管材激光切割机卡盘安装调试的6个步骤
文章出处:www.dwlaser.com 网责任编辑:多维激光 作者:山东管材激光切割机厂家 人气:952 发表时间:2021-06-02

很多客户对卡盘安装的过程不熟悉,导致切割精度达不到理想效果,济南多维激光管材激光切割机厂家用这边文章给大家讲下卡盘安装的过程,影响切割精度的因素与解决方法:

1. 卡盘的夹持定位精度与重复夹持定位精度--卡盘出厂均经过精确调试,DK4S型为0.1以内,MSS型为0.1以内,SD型为0.25 内,BK型为0.2以内,LK型为0.05以内;

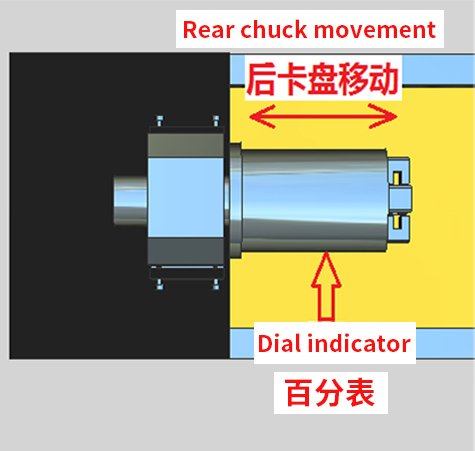

2. 后卡盘的旋转中心轴与机床导轨的平行度(水平与垂直两个方向)--将百分表固定在床身上,表尖对准卡盘筒体底面,前后滑动卡盘,检测直线度,并调整到位,这里一般通过垫铜皮的方式解决 ;将百分表固定在床身上,表尖对准卡盘筒体侧面, 前后滑动卡盘,检测直线度,并调整到位,这里一般利用旋转座侧面的调节螺栓解决。

激光切管机卡盘 2 .jpg

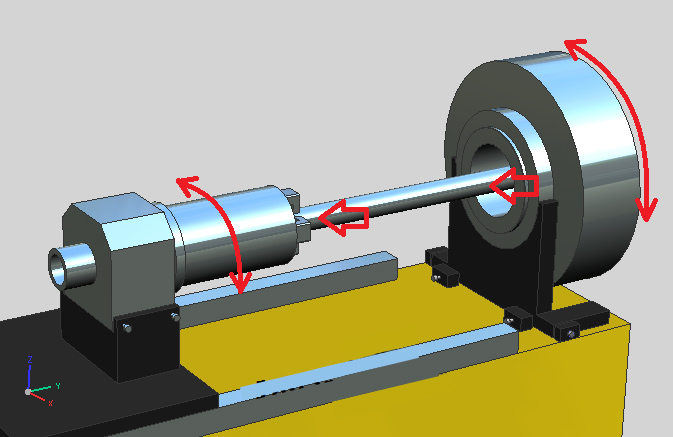

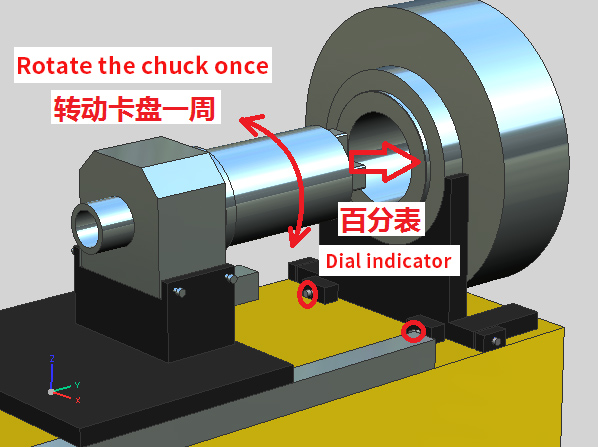

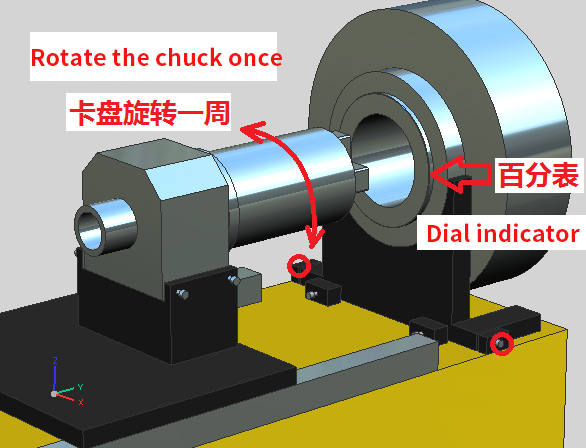

3. 前卡盘与后卡盘的平行度与同心度--将百分表固定在后卡盘表面或者用后卡盘夹住,表尖对准前卡盘轴承内圈的平面上,旋转后卡盘,检测平行度并调节到位(小窍门:检测四等分位),这里一般通过垫铜皮和调节顶紧螺栓来解决;将百分表固定在后卡盘表面或者用后卡盘夹住,表尖对准前卡盘轴承内圈的外径上或内壁,旋转后卡盘,检测同心度并调节到位,这里一般通过垫铜皮和调节顶紧螺栓来解决。

激光切管机卡盘 3.jpg

4.以上的顺序千万不要颠倒,顺序颠倒了是达不到效果的,误差值尽可能调到最小,因为每个环节积累出来的值会直接影响到切割精度,加上机床本身的加工精度、刚性和直线度是不太理想的,另外切割材料基本上都是弯的,所以千万不要怕麻烦或存在侥幸心理。

激光切管机卡盘 4 .jpg

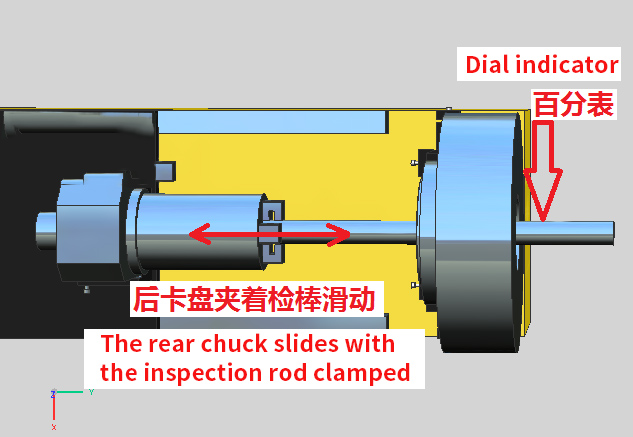

5.通过以上的步骤和方法,卡盘已经基本安装到位。这时我们需要一根标准的圆棒(镀铬棒和圆管子是不标准的,不能用的,必须用经过双顶尖精磨高硬度的圆棒)来进行复检。前后卡盘同时夹持检棒,将百分表固定在床身上,表尖对准检棒侧面,滑动后卡盘,检测前后卡盘的同心轴与机床导轨水平方向的平行度;同理将表尖对准检棒的顶面,检测前后卡盘的同心轴与机床导轨垂直方向的平行度。如果误差比较大,请检查前面的步骤,直至误差值范围在0.1左右。

激光切管机卡盘 5.jpg

6.前后卡盘同时夹持检棒,尽量拉开前后卡盘的距离,将百分表固定在床身上,表尖对准检棒并尽量靠近卡盘,同时旋转前后卡盘,分别检测前后卡盘的夹持定位精度;重新夹持检棒并旋转,分别检测前后卡盘的重复定位精度。

激光切管机卡盘 6.jpg
